DX WK溫濕度控制器

產品咨詢聯系我們

工作原理

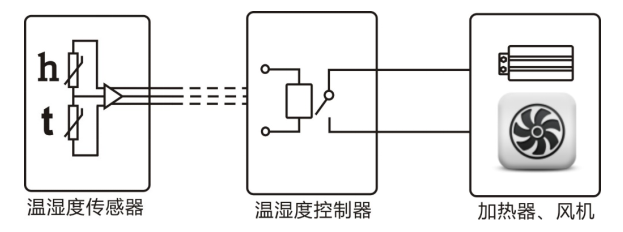

溫濕度控制器主要由溫濕度傳感器、溫濕度控制器、加熱器（或風扇等）三部分組成，其工作原理如下圖所示：

正在上傳...

溫濕度傳感器檢測箱內溫濕度信息，由控制器進行分析處理：當箱內的溫度、濕度達到或者超過預先設定的限值時，控制器控制繼電器閉合，控制外部加熱器或者風機啟動工作。一段時間后，箱內的溫度或濕度恢復到正常值后，加熱器或風機退出工作。從而達到控制箱內溫濕度正常的功能。

主要功能

主要功能	功能介紹
溫濕度檢測功能	具有2路溫濕度實時檢測。（可選1路或者兩路）
顯示功能	采用數碼管循回顯示。
參數設置功能	可編程溫濕度的上下限參數值，且數據掉電不丟失。
溫濕度控制功能	加熱啟動	當傳感器測得的環境溫度低于設定的溫度下限值，或者濕度值大于設定的濕度上限值時，啟動加熱。手動加熱同時按下“確認、向下”啟動加熱A，再次同時按下取消加熱；同時按下“確認、取消”啟動加熱B，再次同時按下取消加熱.
加熱停止	當測得的環境溫度高于設定的溫度上限值或濕度低于設定的濕度下限值時，停止加熱；溫度高于40℃無條件停止加熱，防止過熱損傷。當排風啟動時，無條件停止加熱。
排風控制	當測得的環境溫度高于設定的排風上限時啟動排風；當?shù)陀谠O(shè)定的排風下限時，停止排風。
報警輸出功能（選配）	當溫度>50℃時，報警繼電器閉合，報警輸出。(復用)
加熱斷線功能（選配）	當加熱輸出時、負載接線異常斷線指示燈點亮。(復用)
通訊功能（選配）	RS485通訊接口

技術指標

技術參數	技術指標
測量范圍與精度	溫度	范圍：0℃～99℃ ，精度：±１℃
濕度	范圍：0～99%RH，精度：±3%RH
控制類型	加熱升溫	≤5℃±0.5℃啟動，≥15℃±0.5℃停止
排風降溫	≥40℃±0.5℃啟動，≤30℃±0.5℃停止
加熱去濕	≥90%RH±1%RH啟動，≤75%RH±1%RH停止
高溫報警	當傳感器測得的環境溫度高于50℃時，高溫報警燈亮；同時啟動高溫報警輸出功能（選配）。
默認參數	溫度限值	溫度上限+15℃，下限+5℃
濕度限值	濕度上限90%RH，下限75%RH
排風限值	排風上限+40℃，排風下限+30℃
繼電器觸點容量	AC220V/5A（常開，無源）
輔助電源	電壓	AC85~265V
功耗	≤5VA
絕緣電阻	≥100MW
工作環境 (控制器)	溫度	-10℃~+55℃
濕度	≤95%RH,不結露，無腐蝕
海拔	≤2500米
